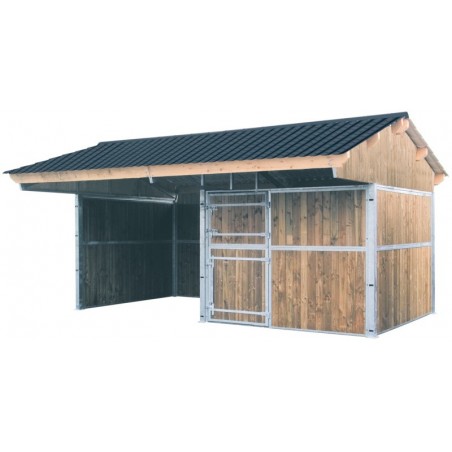

Estensione riparo da pascolo a doppia pendenza La Gée

L’estensione per tettoia da pascolo a doppia falda è composta da:

• 1 copertura completa a scelta in alluminio-zinco (2 colori disponibili) o in fibrocemento
• 1 struttura composta da 6 travi
• 1 capriata intermedia
• 1 pannello di finitura posteriore in okoumé
• 1 separazione posteriore piena in legno
• 1 kit di viteria di assemblaggio

Caratteristiche tecniche delle coperture

- copertura in pannello tegola alluminio-zinco, rivestita con uno strato anticondensa. Motivo a forma di tegola lunghezza 350 mm e interasse tra le perline di 350 mm. Colmi forniti con i pannelli. Fissaggio alle travi con viti autoperforanti. Modello di copertura disponibile nei colori antracite e bordeaux.

- copertura in fibrocemento nero, imputrescibile e anticondensa. Lastra ondulata a 6 onde con passo di 177 mm. Colmi forniti con le lastre. Fissaggio alle travi con tirafondi, piastrina zincata e rondella in feltro. Modello di copertura disponibile nel colore nero grafite (vedere opzione aggiuntiva delle lastre traslucide).

Caratteristiche tecniche delle strutture

I pannelli di rivestimento sottotetto dei timpani e del retro sono forniti in legno trattato, grezzi e tagliati, pronti per essere posati e verniciati con impregnante. Sono realizzati in compensato okoumé da 10 mm di spessore, qualità per esterni per resistere alle intemperie, finitura scanalata tipo perlinato per maggiore estetica. Si fissano alle capriate e ai telai metallici zincati con viti autoperforanti Ø 6,3 mm. I montanti utilizzati per l’assemblaggio sono realizzati in rettangolare 50 x 100 mm, sp. 2,5 mm, preforati in fabbrica. I bulloni per l’assemblaggio degli elementi sono a testa bombata non tagliente, evitando così qualsiasi parte sporgente. Le travi 175 x 65 mm, in abete trattato, sono saldamente fissate alle capriate zincate con 4 bulloni da legno a testa bombata non tagliente. Le capriate metalliche sono direttamente innestate nei montanti e bullonate, formando un insieme, con le facciate e le pareti divisorie, perfettamente solidale. La concezione della capriata intermedia permette di liberare il passaggio sotto la tettoia. Inoltre, queste parti sporgenti sono arrotondate per evitare qualsiasi rischio di ferita.

Caratteristiche tecniche di una capriata metallica

• Rinforzi e tubo longitudinale in quadro 50 x 50 mm
• Profilo di inclinazione della copertura in rettangolare 100 x 50 mm
• 2 manicotti per l’innesto nei montanti. Questi elementi vengono bullonati ai montanti 50 x 100 mm.

Durante il successivo montaggio di un’estensione, è necessario smontare il timpano dal lato dell’estensione per montarlo in fondo all’edificio come finitura.

Quest’ultimo sarà quindi sostituito dalla capriata intermedia fornita.

Pendenza della copertura: 18° o 32,5%.

Consegnato smontato, senza viteria di fissaggio a terra.

L’estensione non può essere utilizzata da sola. È indispensabile avere almeno una tettoia o un box a doppia falda.

Proponiamo una gamma di tettoie da pascolo a doppia falda nonché estensioni modulari.

Compatibile esclusivamente con le tettoie e i box a doppia falda La Gée.
