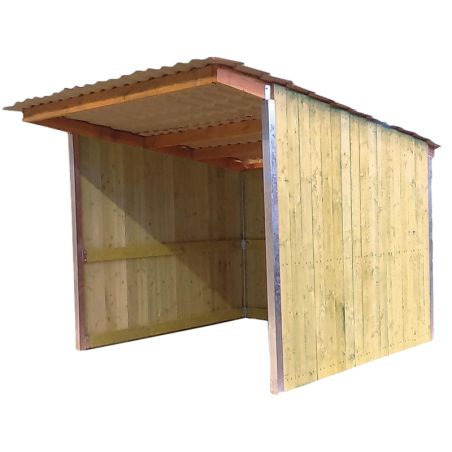

Rifugio da prato a falda unica La Gée

Il ricovero da prato a falda singola è composto da:

• 1 copertura completa a scelta in lamiera grecata color ardesia o bordeaux
• 1 telaio composto da 4 travi
• 4 montanti metallici zincati
• 3 travi di supporto per il tamponamento per lato (2 fianchi e 1 fondo)
• 3 kit in legno di douglas per il tamponamento a scelta: rivestimento agricolo: sp. 19 x largh. 175 mm, tavola: sp. 32 x largh. 175 mm o perlinato: sp. 42 x largh. 135 mm
• 1 kit di viteria di assemblaggio

Questi ricoveri con profondità esterna di 3,18 m o 4,18 m sono costruiti sulla base di una struttura con montanti metallici che ricevono le travi che sosterranno la copertura e il tamponamento in legno.

Il kit è composto da:

• 4 montanti metallici zincati da 90 mm x 90 mm, sp. 3 mm, H. 2,30 m nella parte posteriore e H. 2,65 m nella parte anteriore. Dispongono di ampie piastre di fissaggio a terra 180 mm x 180 mm / sp. 5 mm, di piatti saldati sui loro lati a tre livelli di altezza per l’alloggiamento delle travi perimetrali che vi saranno imbullonate.
• 4 travi di supporto copertura per i ricoveri con profondità 3,18 m e 5 per i ricoveri da 4,18 m, nonché 3 travi di supporto del tamponamento per lato. Queste ultime sono di sezione robusta 150 mm x 50 mm (ad eccezione della trave di raddoppio della copertura, di estensione in 150 mm x 38 mm), in douglas trattato con fungicidi e insetticidi Classe II.

Questi ricoveri sono consegnati completi di:

• viteria di assemblaggio (con bullonatura per collegare le travi ai montanti metallici),
• viti di fissaggio del tamponamento in legno (6 viti per tavola - Ø 6 mm con lunghezze adeguate),
• viti colorate con cavalieri stagni per il fissaggio della copertura.

Elementi a carico dell’installatore:

• viteria di fissaggio al suolo tipo tasselli meccanici preferibilmente di diametro 14 mm e lungh. 120 mm (4 per montante).
• Grondaie per il recupero dell’acqua piovana nella parte posteriore della copertura.

Dimensioni

4 dimensioni disponibili: 2 larghezze e 2 profondità

3 tamponamenti in legno di douglas in autoclave classe III

• Rivestimento agricolo in douglas Autoclave III spessore 19 mm x larghezza 175 mm
• Tavola in douglas autoclave III spessore 32 mm x larghezza 175 mm
• Perlinato maschio-femmina in douglas autoclave III spessore 42 mm x larghezza 145 mm (135 mm utile)

Altezza del tamponamento in legno: 2,35 m per i fondi del ricovero e kit in legno di separazione a 2,80 m per i lati del ricovero da adattare alla pendenza.

Questi ricoveri possono adattarsi a tutti gli usi offrendo al contempo un eccellente rapporto qualità/prezzo. Ogni rivestimento, tavola o perlinato è tagliato a misura pronto per essere posato per la parte posteriore; per i lati è necessario effettuare un taglio seguendo l’inclinazione della trave di copertura in fase di posa. Per un utilizzo come ricovero esterno per cavalli, si privilegerà o il tamponamento in perlinato maschio-femmina in douglas sp. 42 mm x 145 mm, oppure la tavola in douglas sp. 32 mm x 175 mm. L’uso del rivestimento agricolo in douglas 19 mm x 175 mm è più adatto per ricoveri destinati a piccoli animali o per riporre e stoccare attrezzature, foraggi...

2 coperture in lamiera grecata

• Rivestita con uno strato anti-condensa
• Motivo tipo lamiera piegata
• Lamina grecata bordeaux o ardesia a scelta

Raccomandazioni di montaggio e normativa

Ricoveri da posare su platea in calcestruzzo perfettamente in piano e di spessore circa 150 mm, utilizzare calcestruzzo correttamente dosato e realizzato a regola d’arte.

I ricoveri sono considerati costruzioni agricole. Qualsiasi costruzione permanente in opera per più di 3 mesi è soggetta ad autorizzazione per il suo allestimento. La decisione rientra nelle competenze del comune di riferimento della proprietà da edificare.

La costruzione di un ricovero deve quindi essere oggetto di una richiesta in municipio. Per una superficie inferiore a 20 m², sono sufficienti una dichiarazione preliminare e una richiesta di autorizzazione ai lavori. Oltre i 20 m² è necessario un permesso di costruire.

Esempi di realizzazione

Esempio box - 6,27 x 3,18 m
Finitura perlinato douglas 42 mm.
Copertura in lamiera grecata bordeaux.
Comprende 2 box da 3 x 3 m interni.
Dotati di frontali pieni in douglas da 3 m, con porte a due battenti da 1,20 m e di una parete interna da 3 m con parte alta a barre.

Esempio di ricovero box - 6,27 x 3,18 m
Finitura tavola douglas 42 mm.
Copertura in lamiera grecata grigio ardesia.
Comprende 1 box da 3 x 3 m e 1 ricovero da 3 x 3 m interni.
Dotato di un frontale pieno in douglas da 3 m, con porte a due battenti da 1,20 m e di un kit (P1260186) in legno per separazione interna da 3 m con finitura tavola in douglas.

Esempio box - 6,27 x 3,18 m
Finitura tavola douglas 42 mm.
Copertura in lamiera grecata bordeaux.
Comprende 1 box da 3 x 3 m e 1 ricovero da 3 x 3 m interni.
Dotato di un frontale pieno in douglas da 3 m, con porta a due battenti da 1,20 m e di una parete interna da 3 m con parte alta a barre.
