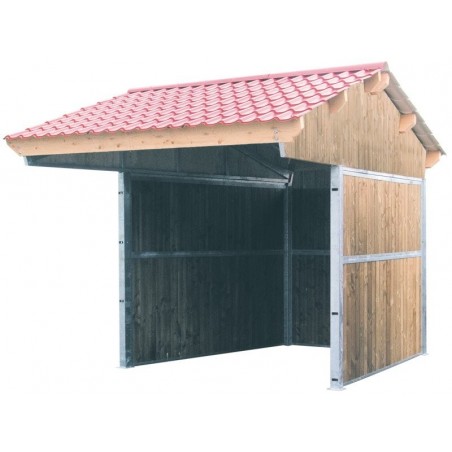

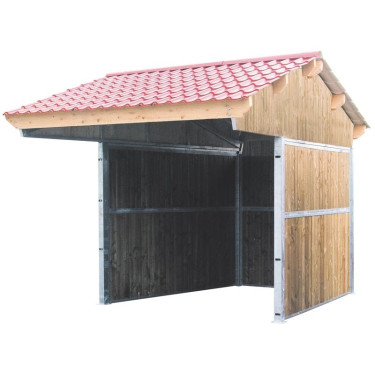

Rifugio da prato a doppia pendenza La Gée

Il ricovero da pascolo a doppia falda è composto da:

• 1 copertura completa a scelta in alluminio-zinco (2 colori disponibili) o in fibrocemento
• 1 struttura composta da 6 travi
• 2 capriate in acciaio zincato
• 4 montanti
• 3 pannelli di finitura in okoumé (2 fianchi e 1 retro)
• 3 separazioni piene in legno (2 lati e 1 retro)
• 1 kit di viteria di assemblaggio Pendenza del tetto: 18° o 32,5%

Consegnato non montato, senza viteria di fissaggio a terra

Dimensioni

• Spessore x larghezza del legno: 42 x 135 mm
• Sporgenza in larghezza: 1,65 m
• Altezza: 3,5 m
• Altezza minima sotto tetto: 2,30 m

Caratteristiche tecniche delle coperture

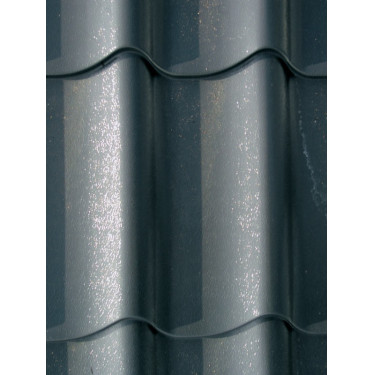

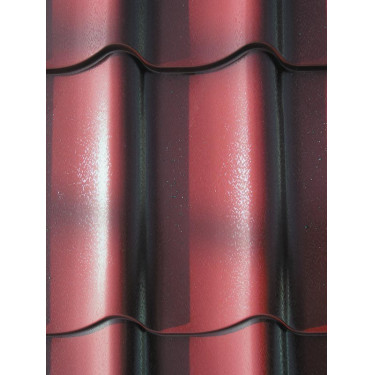

• Copertura in pannello tegola alluminio-zinco, ricoperto da un rivestimento anticondensa. Motivo a forma di tegola lunghezza 350 mm e distanza tra i listelli di 350 mm. Colmi forniti con i pannelli. Fissaggio alle travi con viti autoforanti. Modello di copertura disponibile nei colori antracite e bordeaux.

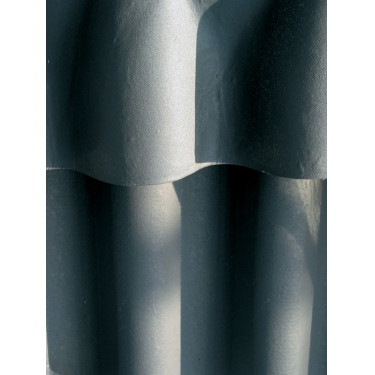

• Copertura in fibrocemento nero, imputrescibile e anticondensa. Lastra ondulata a 6 onde con passo 177 mm. Colmi forniti con le lastre. Fissaggio alle travi con tirafondi, piastrina zincata e rondella in feltro. Modello di copertura disponibile nel colore nero grafite (vedere opzione aggiuntiva delle lastre translucide).

Caratteristiche tecniche delle strutture

I pannelli di rivestimento sotto tetto dei timpani e del retro sono forniti in legno trattato, grezzi e tagliati, pronti per essere posati e verniciati a mordente. Sono realizzati in multistrato di okoumé da 10 mm di spessore, qualità per esterni per resistere agli agenti atmosferici, finitura scanalata tipo perlinato per maggiore estetica. Si fissano alle capriate e ai telai metallici zincati con viti autoforanti Ø 6,3 mm. I montanti utilizzati per l’assemblaggio sono in rettangolare 50 x 100 mm, sp. 2,5 mm, preforati in fabbrica. I bulloni per l’assemblaggio degli elementi sono a testa bombata non tagliente, evitando così qualsiasi parte sporgente. Le travi 175 x 65 mm, in abete trattato, sono saldamente fissate alle capriate zincate mediante 4 bulloni per legno a testa bombata non tagliente. Le capriate metalliche sono inserite direttamente nei montanti e imbullonate formando un insieme, con le facciate e le pareti divisorie, perfettamente solidale. La progettazione della capriata intermedia consente di liberare il passaggio sotto la tettoia. Inoltre, queste parti sporgenti sono arrotondate per evitare qualsiasi rischio di ferita.

Caratteristiche tecniche di una capriata metallica

• rinforzi e tubo longitudinale quadrato 50 x 50 mm
• profilo di inclinazione del tetto rettangolare 100 x 50 mm
• 2 manicotti per l’inserimento nei montanti. Questi elementi vengono imbullonati ai montanti 50 x 100 mm.

I + prodotto

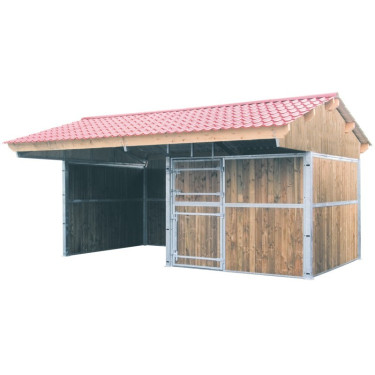

• Modularità: questo ricovero da pascolo può accogliere i diversi modelli di pareti divisorie e facciate della gamma di box La Gée
• Robustezza: le travi sono trattate. Le capriate e i telai metallici sono zincati a caldo dopo la fabbricazione. Ciò garantisce una perfetta longevità d’uso.
• Estetica: i pannelli di rivestimento dei timpani sono in okoumé per esterni pronti a ricevere la finitura di vostra scelta (mordente...). Sono proposti diversi modelli di copertura che permettono di adattare l’estetica del vostro ricovero al suo ambiente (vegetazione ed edificio esistente)
