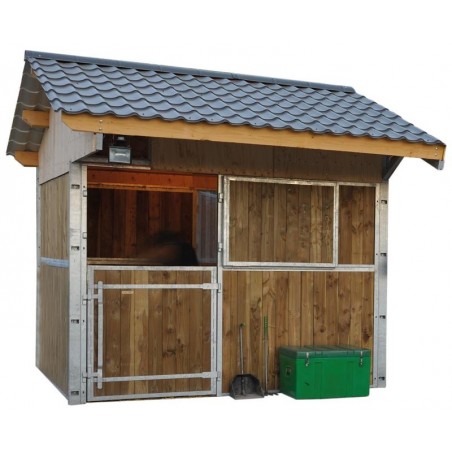

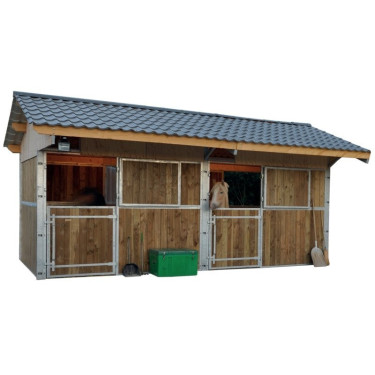

Box da paddock La Gée a doppia pendenza

Il box con tetto a doppia falda è composto dagli stessi elementi della tettoia:
- 1 copertura completa a scelta in alluminio-zinco (2 colori disponibili) o in fibrocemento
- 1 struttura composta da 6 travi
- 2 telai di timpano metallici
- 2 capriate in acciaio zincato
- 4 pali
- 3 pannelli di finitura (2 fianchi e 1 retro)

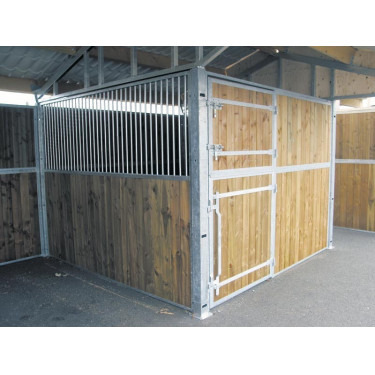

- 3 separazioni piene in legno
- 1 kit di viteria di assemblaggio
- 1 facciata piena in legno con battente superiore e inferiore della porta del box 1,20 m PRO
Pendenza del tetto: 18° o 32,5%

Caratteristiche tecniche delle coperture

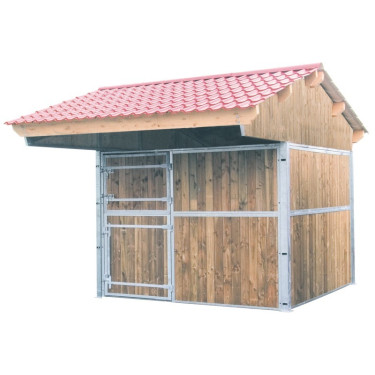

- copertura con pannello effetto tegola in alluminio-zinco, rivestito con trattamento anticondensa. Motivo a forma di tegola lunghezza 350 mm e interasse tra i listelli di 350 mm. Colmi forniti con i pannelli. Fissaggio sulle travi con viti autoforanti. Modello di copertura disponibile in colore antracite e bordeaux.

- copertura in fibrocemento nero, imputrescibile e anticondensa. Lastra ondulata a 6 onde con passo di 177 mm. Colmi forniti con le lastre. Fissaggio sulle travi con tirafondi, piastrina zincata e rondella in feltro. Modello di copertura disponibile nel colore nero grafite (vedere opzione aggiuntiva per le lastre traslucide).

Caratteristiche tecniche delle strutture

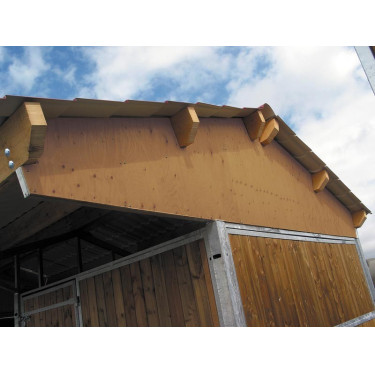

I pannelli di rivestimento sottotetto dei timpani e del retro sono forniti in legno trattato, grezzi e tagliati, pronti per essere posati e verniciati a mordente. Sono realizzati in compensato okoumé da 10 mm di spessore, qualità esterna per resistere alle intemperie, finitura scanalata tipo perlinato per maggiore estetica. Si fissano alle capriate e ai telai metallici zincati con viti autoforanti Ø 6,3 mm. I pali utilizzati per l’assemblaggio sono realizzati in rettangolare 50 x 100 mm, sp. 2,5 mm, preforati in fabbrica. I bulloni per l’assemblaggio degli elementi sono a testa bombata non tagliente, evitando così qualsiasi parte sporgente. Le travi 175 x 65 mm, in abete trattato, sono saldamente fissate alle capriate zincate con 4 bulloni per legno a testa bombata non tagliente. Le capriate metalliche sono direttamente innestate nei pali e bullonate formando, insieme alle facciate e alle pareti, un insieme perfettamente solidale. La concezione della capriata intermedia permette di liberare il passaggio sotto la tettoia. Inoltre, queste parti sporgenti sono arrotondate per evitare qualsiasi rischio di ferita.

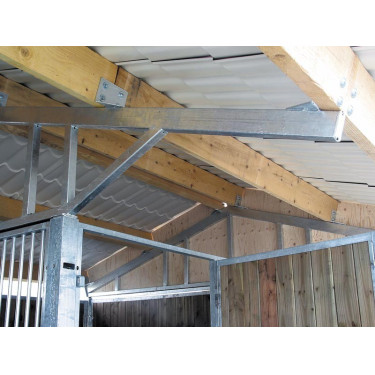

Caratteristiche tecniche di una capriata metallica

- rinforzi e tubo longitudinale in quadraletto 50 x 50 mm
- profilo di inclinazione del tetto in rettangolare 100 x 50 mm
- 2 manicotti per l’innesto nei pali. Questi elementi vengono bullonati sui pali 50 x 100 mm.

Consegnato smontato, senza viteria di fissaggio al suolo.
